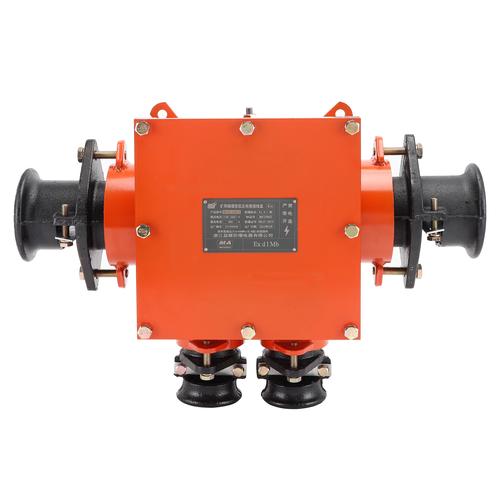

BHD2系列矿用隔爆型低压电缆接线盒 安全连接的核心组件

在煤矿井下等易燃易爆环境中，电气设备的安全运行至关重要。BHD2系列矿用隔爆型低压电缆接线盒作为关键的电气连接设备，专为恶劣工况设计，确保电缆连接的安全可靠，有效防止爆炸事故的发生。

产品概述

BHD2系列矿用隔爆型低压电缆接线盒是一种专用于煤矿井下低压电缆连接的隔爆型电气设备。其核心功能是在不中断供电的情况下，实现电缆的接线、分线和转换，同时通过隔爆外壳将内部可能产生的电火花或爆炸限制在壳体内，避免引燃外部爆炸性气体混合物。

结构特点

1. 隔爆外壳：采用高强度铸铁或铸铝合金制成，具有足够的机械强度和密封性，能承受内部爆炸压力而不损坏，并阻止爆炸火焰向外传播。
2. 接线端子：内部设置多个接线端子，采用优质导电材料，确保接触电阻小、温升低，可连接不同截面的电缆。
3. 引入装置：配备电缆引入装置（如压紧螺母式、密封圈式），保证电缆引入处的隔爆性能和密封性能。
4. 接地装置：设有内、外接地螺栓，确保可靠接地，防止漏电危险。
5. 标识清晰：外壳明显处标注有防爆标志、额定电压、电流等参数，便于识别和选型。

技术参数

• 型号：BHD2系列（如BHD2-25/660、BHD2-40/660等）
• 额定电压：1140V、660V、380V等
• 额定电流：25A、40A、63A、100A等
• 防爆型式：ExdI Mb（矿用隔爆型）
• 防护等级：IP54或更高
• 适用电缆：橡套电缆、铠装电缆等

应用场景

BHD2系列接线盒广泛应用于煤矿井下采掘工作面、机电硐室、运输巷等场所，主要用于：

• 低压电缆的中间连接和分支；
• 电缆与电气设备（如开关、电机）的接线；
• 信号、控制电缆的連接。

选型与安装注意事项

1. 正确选型：根据实际电压、电流、电缆芯数及截面选择合适型号，确保接线盒的额定参数匹配。
2. 规范安装：安装前检查隔爆面是否完好，紧固螺栓是否齐全；电缆引入装置必须压紧，确保密封；接地必须牢固可靠。
3. 定期维护：定期检查隔爆面间隙、密封圈老化情况，及时更换损坏部件，确保隔爆性能。
4. 严禁带电开盖：在爆炸性环境中，严禁带电打开接线盒盖，必须断电后操作。

##

BHD2系列矿用隔爆型低压电缆接线盒是煤矿井下电气安全的重要保障。其优异的隔爆性能和可靠的电连接能力，为矿山安全生产提供了坚实基础。正确选型、规范安装和定期维护是确保其长期稳定运行的关键。
